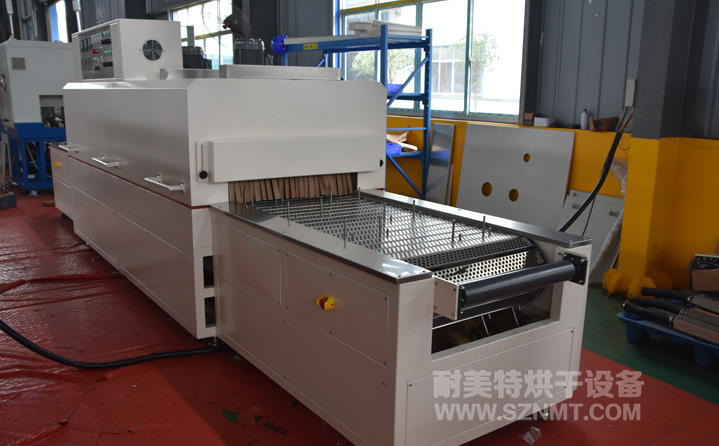

一、銅排熱收縮隧道爐主要技術參數
1、內膽尺寸：加熱區長3000mm*寬960*進料口高0-250mm可調節；輸送帶寬800mm；
2、外形尺寸（約）：長6000*高1750*寬1200mm，進料區長1500mm，加熱部分長3000mm，分三段加熱，出料區長1500mm；輸送帶離地高780±25mm ；
3、溫度范圍：室溫～+250℃；
3、溫度波動度：±1℃；
4、溫度均勻度：±3℃(空載)；
5、升溫速率：≥10℃/min；
6、外殼溫度：溫升不超過環境+15℃，接縫處周邊除外。
7、熱風循環風方式：內部三風量三面循環運風，兩側底部出風，頂部回風。
8、電源：三相五線制，380V，50HZ；
9、功率:40KW;
二、銅排熱收縮隧道爐爐體結構特征
1、外殼材料：采用1.5㎜冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗，顏色RAL9001。
2、內膽材料：采用1.4mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕。
3、爐體底架：采用50*50*2.0mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
4、腳杯：裝有SUS304可調節腳杯，方便調節箱體高度及水平度；裝有萬向移動腳輪，方便移動。
5、保溫門：加熱區進出料口各裝手動調節保溫門；進料口0-250mm可調節。
三、銅排熱收縮隧道爐控制系統
1、運風馬達：每段溫區各裝有0.75KW臺灣愛德利運風馬達1臺，三段溫區共計3臺；
2、運風風輪：各配10.5寸不銹鋼運風風輪一件；
3、控制電箱：配控制電箱于爐蓋頂部；
4、加熱管控制：采用臺灣陽明，SSR固態繼電器控制每段溫區發熱管輸出功率大小，接近恒定溫度時，加熱電流變小，使其恒定溫度。
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
6、其它：控制電器均采用施耐德和歐姆龍品牌。
四、銅排熱收縮隧道爐功能
1、超溫報警：當實際檢測溫度超過超溫保護設定值時，自動切斷加熱電源，起到雙重保護功能；
2、聲光報警：裝有三色燈塔：綠色代表運行狀態、黃色代表侍機模式，紅色代表報警/故障；
3、接地保護：結構件安全接地保護。
4、安全標識：設備上貼有：高壓危險、注意燙傷等安全標識；
5、其它安全功能：漏電保護、馬達熱過載保護、超溫斷電報警、傳動異常報警；機頭機尾各設急停開關。
五、銅排熱收縮隧道爐環境條件
1、環境溫度：0℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz。
